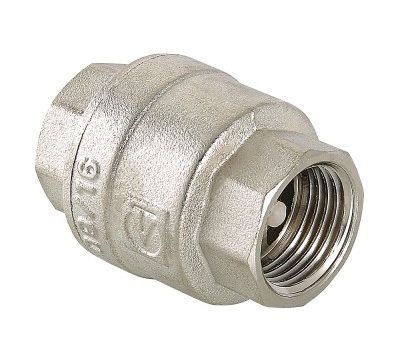

Обратный клапан – защитник трубопроводной арматуры, предназначенный не допускать изменений направления потока в технологической системе трубопроводов. Он пропускает рабочий поток лишь в нужном направлении, автоматически «предостерегая» от его движения в ином.
Принцип – как у предохранительных клапанов и регуляторов, например, на https://teplosnab24.ru они широко представлены.
Применение
Защищают оборудование сети трубопроводов, насосы и др. Могут ограничивать течи в системе во время аварий. Используют и при нормальном функционировании системы, для защиты от обратного потока среды, например, если при аварийном сбросе давления, на соседнем участке давление не меняется.
Виды
Обратные клапаны конструкционно бывают ключевых видов:
- затворы – перекрывающие горизонтально-вертикальный поток круглым диском («захлопка»);
- клапаны – перекрывающие горизонтальный поток с помощью золотника (например, муфтовый Danfoss NVD402).
Проходные клапаны не меняют направление потока, угловые – меняют его на 90 град. Затворы – всегда проходные.
Принцип действия
Если потока через клапан (затвор) нет, то он закрыт с помощью пружины или своего веса. При возникновении рабочего потока, его энергия открывает клапан (затвор), направление меняется на противоположное, поток, уравновешиваясь, останавливается (скорость – нулевая). Золотник («захлопка») прижимается, препятствуя возникновению обратного потока.
Видно, конструктивно обратный клапан более прост, но он весьма надежен в обеспечении герметичности, хотя и чувствителен к загрязнению потока. Для этого устанавливают и предохранительный клапан. Золотник клапана – с хвостовиком. Он перемещается по направляющей в самой крышке.
Изготовление и особенности
Обратный клапан применяется при малоразмерных (по диаметру до 40 см) трубопроводах, например, сантехнических. В них удар затвора несильно влияет на всю систему. Есть и безударные, со специальным демпфирующим грузом или рычагом.
Затвор устанавливают на горизонтально-вертикальных участках. Эффективны пружинные межфланцевые обратные клапаны (до 70 см) с амортизатором, демпфирующим гидроудар (если есть его опасность), а также невозвратно-запорные, например, на электроприводе.
Обратный клапан изготавливают из латуни, бронзы, высокопрочной стали, чугуна и даже титана со специальными уплотнителями (резина, пластмасса, антикоррозионная сталь).
