Применение цилиндро-конических мотор-редукторов

Наиболее высоким коэффициентом полезного действия обладают цилиндрические редукторы. Червячные имеют значительно меньший КПД. Однако для компактного размещения электродвигателя червячный редуктор дает возможность разместить оси валов – входного и выходного, под углом 90°. Совмещение преимуществ цилиндрического и червячного редукторов позволило создать коническо-цилиндрический мотор-редуктор.

Цилиндро-конический редуктор: кинематические схемы

Возможны варианты кинематической схемы цилиндро-конического мотор-редуктора.

  • Наиболее распространенная схема, когда высокоскоростная ступень – коническая, последующие – от 1 до 3 цилиндрические ступени. Связано это с тем, что изготовить конические шестерни значительно сложнее, чем цилиндрические. Станок должен выполнять нарезку профиля зубьев без малейшей погрешности. Нарезка зубчатых венцов гораздо проще, поскольку профиль не меняется.
  • Первая и промежуточная ступени цилиндрические, на выходе – коническая.

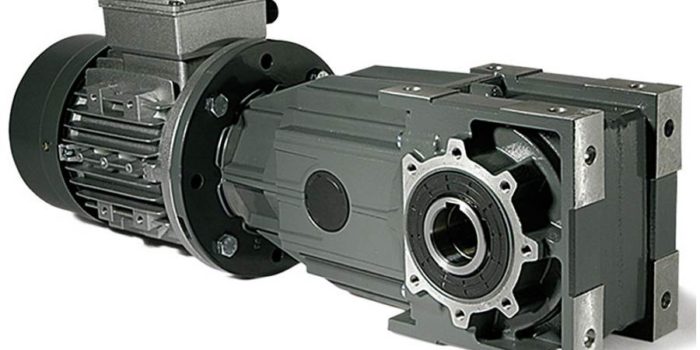

Коническо-цилиндрические мотор-редукторы: исполнение

Оптимальным решением является герметичный картер, наполненный маслом. Такая конфигурация позволяет защитить элементы устройства от загрязнений. Пыль и посторонние частички, попадающие в масло, ухудшают его качество, что приводит к преждевременному износу редуктора. Корпус – алюминиевый или из высокопрочного чугуна с покрытием синей алкидной эмалью.

Картер отличается удобной компоновкой, оснащается верхней крышкой. В самом картере с высочайшей точностью обработаны гнезда подшипников, элементы соосности и межосевого расстояния. Крепежи лап и стыки крышки картера также подвергаются специфической обработке. В зависимости от решаемых задач, производители предлагают разную конфигурацию сборки для одной модели редуктора.

  • Выходной вал: полый, с соединением шлицами, стяжка муфтой.
  • Входной вал: преимущественно на первой конической ступени.

Особенности эксплуатации

При подборе коническо-цилиндрических редукторов «Техно-Привод» от   брендов Chiaravalli, I-Mak, Motive, CMR Riduttori, следует учитывать продолжительный ресурс устройств до 10000 часов. Применяют редукторы там, где установка обычного цилиндрического редуктора невозможна из-за проблемного размещения электромотора.

Благодаря дополнительной конической ступени, реализовать подобный проект можно без переделывания оборудования. При монтаже частотного преобразователя любое снижение нагрузки на входе рационально передается на электродвигатель.
